Метизы

Метизами называют крепежные элементы специального и широкого назначения, изготовленные из металла. В эту категорию входит большой перечень изделий, которые применяются в тех сферах, где требуется высокая надежность крепления элементов конструкции.

Основные потребители метизов это предприятия по производству техники, промышленного и бытового оборудования, корпусной и мягкой мебели. Только при сборке автомобилей используется более 4 000 видов крепежных элементов. Метизы являются незаменимыми в строительстве. Сфера их применения — от сборки металлокаркасов до монтажа конструкций из ГКЛ и дерева.

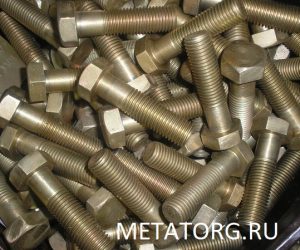

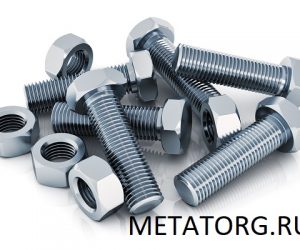

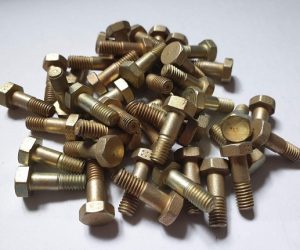

Болты

Классифицируются по назначению и бывают лемешными, мебельными, дорожными, машиностроительными. Болты с шестигранной головкой общего назначения выпускаются двух классов точности. Размеры изделий класса А соответствуют нормативам ГОСТа 7805-70, класса В — 7798-70. Металлоизделия повышенной прочности выпускаются по ГОСТ Р 52644-2006. Их используют в монтаже металлоконструкций, строительстве мостов, машиностроительной отрасли.

Материалом для изготовления служит конструкционная углеродистая сталь. Для защиты от коррозии эта категория метизов подвергается оцинковке. Дополнительное покрытие, созданное путем термодиффузии, имеет толщину от 6 до 50 мкм в зависимости от условий эксплуатации.

Продукция различается длиной стержня, высотой головки, длиной и шагом резьбы, классом прочности. Купить болты можно на вес или поштучно. Типоразмеры болтов насчитывают шесть видов:

  • М6 — высота стержня 10-90 мм;
  • М8 — 16-100 мм;
  • М10 — 18-200 мм;
  • М12 — 22-300 мм.

Таблица 1. Вес болта без оцинковки длиной 8-30 мм и диаметром резьбы 6-18 мм.

Длина, ммВес 1 болта в гр при ø резьбы в мм
6,08,010,012,014,016,018,0
8,04,38,7
10,04,79,416,7
12,05,110,117,8
14,05,510,919,027,9
16,05,911,621,129,544,0
18,06,312,321,231,146,265,5
20,06,713,022,432,848,568,595,8
22,07,213,523,534,450,771,499,5
25,07,914,825,236,954,175,9105,1
28,08,516,326,939,357,480,3110,1
30,09,017,128,541,059,683,2114,3

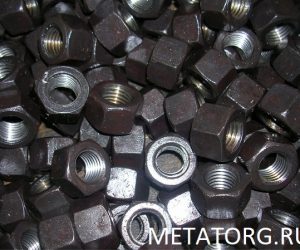

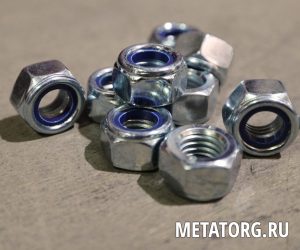

Гайки

Без них невозможно представить сборку рабочих узлов в машиностроении, монтаж металлоконструкций, работы по ремонту оборудования. Эти элементы крепления производятся со специфической внутренней резьбой. Направление нарезки резьбы может быть как правосторонним, так и левосторонним. Цена гайки зависит от ее вида, формы, размера. В данную категорию входят изделия самой разной формы — корончатые, сферические, шлицевые, колесные, литые, с выступами, круглые с насечкой, квадратные.

Наиболее распространенными являются изделия шестигранной формы. Размеры, высота, масса и другие параметры регламентируются технической документацией ГОСТ 5915-70, 15521-70, 5916-70. Сырьем для изготовления метизов служат углеродистые нелегированные и легированные марки стали. Гайки классифицируются по следующим параметрам;

  • класс прочности;
  • размер «под ключ»;
  • шаг резьбы;
  • масса.

Таблица 2. Теоретический вес 1 гайки шестигранной класса точности В

ø резьбы, ммВес 1 шт, грø резьбы, ммВес 1 шт, гр
1,60,0714,025,33
2,00,1416,037,61
2,50,2718,053,27
3,00,3820,071,44
3,50,5022,0103,15
4,00,8024,0122,87
5,01,4427,0175,28
6,02,5730,0242,54
8,05,5536,0416,78
10,010,2242,0623,88
12,015,6748,0956,20

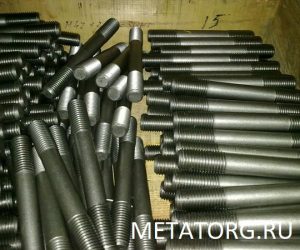

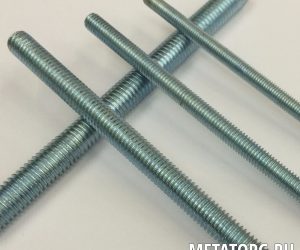

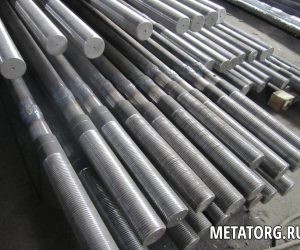

Шпильки

В строительных и монтажных работах шпильки обеспечивают максимально плотное прилегание двух соединяемых поверхностей. Еще одним способом применения является создание зазора заданной ширины между двух соединяемых поверхностей в тех случаях, когда это является невыполнимым при помощи болтов, саморезов и прочих крепежных элементов.

Размеры и масса шпилек определяются технической документацией. Это ГОСТ 22039-76, 22040-76, 22041-76. Шпилька это металлический стержень, который имеет концы с гладкой или резьбовой поверхностью. Максимальный диаметр резьбы 48 мм, длина от 10 до 500 мм. Для улучшения эксплуатационных характеристик шпильки покрывают цинком. Наличие гладкого отрезка в средней части шпильки позволяет более надежно фиксировать элементы.

ГК МеталлЭнергоХолдинг реализует шпильки оцинкованные для выполнения строительно-монтажных и сборочных работ.



Таблица 3. Вес одной шпильки ГОСТ 22042-76, предназначенной для деталей с гладкими отверстиями.

Длина, ммВес 1 шт стальной шпильки в граммах при диаметре резьбы в мм
2,02,53,04,05,06,08,010,0
10,00,190,300,44
12,01,220,360,530,93
14,00,260,420,621,091.732,47
16,00,300,480,711,241,982,82
18,00.340,540,791,402,233,18
20,00,370,600,881,552,483,536,37
22,00,410,660,971,712,723,881,01
25,00,500,751,101,943,094,411,96
28,00,570,891,242,173,474,948,92
30,00,620,971,392,333,715,199,5615,07

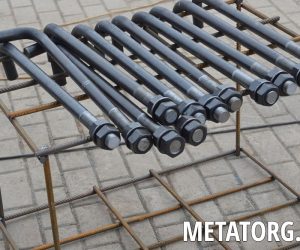

Фундаментные болты

Этот вид крепежных элементов имеет вид металлического стержня, который имеет резьбовое соединение с одной стороны и крепежное приспособление с другой. Основное назначение — надежная фиксация оборудования и усиление сооружений из бетона. Отличные эксплуатационные характеристики делают метизы данного типа незаменимыми в строительной сфере. Купить фундаментные болты рекомендуется для выполнения самых разных работ — от возведения высотных объектов и малоэтажного строительства до сооружения дамб, эстакад, мостов.

Геометрические параметры и форма крепежа соответствуют ГОСТу 24379.1-2012, а технические условия — 24379.1-80. Метизы делятся на шесть типов и бывают прямыми и изогнутого типа, с анкерной плитой, составными и съемными. Диаметр резьбы варьируется от 12 мм до 14 см.



Таблица 4. Вес фундаментного болта шестого типа с коническим концом.



Длина болта, ммВес в кг, исполнение
123123123123
ø резьбы, мм
12,016,020,024,0
150,00,2300,2100,2000,4700,4200,390
200,00,2700,2600,2400,5500,5000,4700,9200,8000,750
250,00,3200,300,2900,6300,5700,5501,0400,9300,8701,5701,4201,320
300,00,3600,3500,3300,7100,6500,6301,1701,0501,0001,7501,5901,500
350,00,4000,3900,3700,7800,7300,7001,2901,1701,1201,9301,7701,680
400,00,4500,4300,4200,8600,8100,7301,4101.3001,2402,1101,9701,860
450,00,4900,4800,4600,9400,8900,8601,5401,4201,3702,2802,1302,030
500,00,5400,5200,5101,0200,9700,9401,6601,5401,4902,4602,302,210
600,00,6300,6100,6001,1801,1301,1001,9101,7901,7402,8202,6302,570
710,01,3501,3001,2702,1802,0602,0103,2103,0502,950
800,02,4002,2802,2303,5303,3703,280
900,03,8803,7203,630

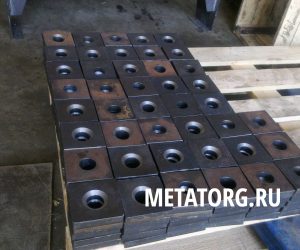

Закладные детали

Служат для соединения элементов железобетонных и металлических конструкций, а также применяются для:

  • создания фундаментов, колонн, гидротехнических сооружений;
  • устройства ограждений повышенной прочности;
  • монтажа каналов, тоннелей, колодцев.



Цена закладных деталей зависит от наличия антикоррозионного покрытия, формы, размера, конструкционных особенностей. В МеталлЭнергоХолдинг можно купить метизы открытого и закрытого типа с основанием в форме ромба, круга, прямоугольника, квадрата. Изготовление метизов осуществляется по ГОСТ 10922-2012. Типы и размеры соответствуют требованиям ГОСТа 14098-91. Химический состав стали и способ изготовления заготовок регламентируется ГОСТ 30-2005, 19903-74, 103-2006.

В проектировании важным является масса каждой детали. Для расчета массы одной детали используют чертеж детали в двух проекциях с указанием количества и длины каждого профиля, поперечного сечения каждого из элементов. Ниже указана масса закладных деталей по серии 1.400-15, которые применяются в монтаже технологических коммуникаций и оборудования.

Таблица 5. Теоретический вес одной закладной детали по серии 1.400-15

МаркаВес, кгМаркаВес, кгМаркаВес, кг
МН 101-10,600МН 103-30,800МН 105-30,800
МН 101-30,900МН 103-60,900МН 105-41,400
МН 101-60,600МН 104-13,400МН 105-51,300
МН 102-10,700МН 104-33,200МН 105-61,000
МН 102-30,600МН 104-63,500МН 106-11,200
МН 102-60,700МН 105-11,000МН 106-21,100
МН 103-10,900МН 105-20,900МН 106-31,000

Рым болт

Рым болт является незаменимым элементом в грузоперевозках, такелажных, строительных и монтажных работах. С его помощью выполняются самые разные манипуляции — подъем, опускание и удержание в подвешенном состоянии изделий, буксировка техники, фиксация конструкций. К преимуществам использования рым болта относится универсальность, высокая прочность, способность выдерживать большие нагрузки.

Изделие состоит из стержня с резьбой и головки в виде кольца. Материалом для изготовления служит конструкционная углеродистая сталь марок 20 и 25. Для создания метизов применяется два способа: ковка и штамповка с последующей нарезкой резьбы. Размеры, грузоподъемность и другие параметры определяет ГОСТ 4751-73. В зависимости от шага резьбы металлоизделия маркируются буквенно-цифровым обозначением. Масса рым болта зависит от толщины кольца, длины стержня.



Таблица 6. Вес одного рым болта.

Условное обозначение резьбыВес 1 шт, кгУсловное обозначение резьбыВес 1 шт, кгУсловное обозначение резьбыВес 1 шт, кг
М80,050М240,870М568,090
М100,120М301,580М6410,950
М120,190М362,430М72×618,540
М160,310М423,720М80×625,400
М200,500М485,540М100×643,820

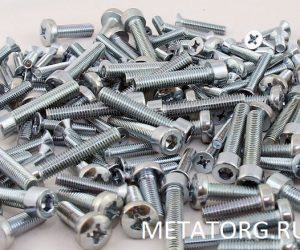

Саморезы

Изготавливаются по ГОСТ 1145-80, 10621-80, 11652-80 из углеродистой и нержавеющей стали, обладают высокой прочной прочностью и отличными антикоррозионными свойствами. Метизы имеют стержень с головкой и специальную

наружную резьбу, которая при соединении с основанием образует внутреннюю резьбу. Классификация саморезов:

  • Тип головки. Выпускается большой ассортимент саморезов по металлу и дереву с потайной, полупотайной, полукруглой, шестигранной, цилиндрической головкой.
  • Вид шлица. Встречаются саморезы с прямыми, крестообразными, шестигранными шлицами.
  • Тип резьбы. Резьба может быть редкой, частой, двухрезьбовой.

Таблица 7. Теоретический вес саморезов ГОСТ 11652-80 с потайной головкой и острым концом.

Длина, ммДиаметр резьбы, мм
2,53,04,05,06,08,0
Вес 1 шт, гр
6,00,200,30
8,00,260,380,72
10,00,320,460,861,34
12,00,370,541,001,562,48
14,00,430,621,141,782,81
16,00,490,701,282,003,144,21
18,00,540,781,422,223,474,78
20,00,861,562,443,805,35
22,01,702,664,135,92
25,01,912,994,626,77
30,02,193,545,438,19
35,02,474,096,249,61
40,04,647,0511,03
45,05,1907,8612,45
50,08,6713,87

Гвозди

Используются для скрепления друг с другом двух элементов. Мы предлагаем широкий ассортимент видов гвоздейстроительные, винтовые, шиферные, кровельные, по бетону и металлу, отделочные, тарные, формовочные. В зависимости от назначения для изготовления гвоздей применяется нержавеющая, низкоуглеродистая и высокоуглеродистая сталь. Для улучшения эксплуатационных характеристик изделия цинкуют, омедняют, латунируют, хромируют.

Каждый вид имеет свои геометрические параметры, соответствующие принятым стандартам. Так гвозди толевые изготавливаются по ГОСТ 4029-63, шиферные — 9870-61, размеры и конструкция самых распространенных, строительных гвоздей, соответствуют нормативам госстандартов 4028-63.

Таблица 8. Ориентировочный вес гвоздей с круглым поперечным сечением, конической или круглой головкой.

Диаметр и длина гвоздя, ммВес 1 шт, грДиаметр и длина гвоздя, ммВес 1 шт, грДиаметр и длина гвоздя, ммВес 1 шт, гр
0,8х8,00,031,6х40,00,633,0х70,03,77
0,8х12,00,051,6х50,00,793,0х80,04,33
1,0х16,00,101,8х32,00,643,5х90,06,60
1,2х16,00,151,8х40,00,794,0х100,09,50
1,2х20,00,181,8х50,00,974,0х120,011,50
1,2х25,00,221,8х60,01,165,0х120,017,80
1,4х25,00,302,0х40,00,955,0х150,021,90
1,4х32,00,392,0х50,01,196,0х150,032,40
1,4х40,00,482,5х50,01,876,0х200,043,1
1,6х25,00,402,5х60,02,238,0х250,096,2

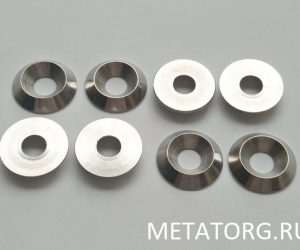

Шайбы

Это разновидность крепежных изделий, которые выполняют роль прокладки между болтом и деталью конструкции. Шайба служит упором и предотвращает расшатывание болтовых соединений и самопроизвольное вывинчивание гаек, которое возникает в процессе эксплуатации в результате вибрационных нагрузок.

Существует большое количество видов шайб, которые отличаются назначением, размерами, формой. Плоские круглые шайбы изготавливают по регламенту ГОСТа 11371, пружинные — 6402, зубчатые — 10463. Ниже приведена масса плоских шайб из конструкционной стали.

Таблица 9. Вес одной шайбы ГОСТ 11371-78.

Диаметр резьбы, ммВес 1 шт в граммах для исполненийДиаметр резьбы, ммВес 1 шт в граммах для исполнений
1212
10,02148,48,1
1,20,031611,010,5
1,40,031814,013,8
1,60,022016,116,2
20,042217,517,3
2,50,092431,130,2
30,122739,439,9
40,33050,550,9
50,40,43370,8
61,00,93687,487,1
81,71,739124,7
103,43,342175,1171,3
126,15,8248284,0276,4

Коуш для каната

Имеет треугольную, круглую, каплеобразную форму с канавкой на наружной стороне. Служит оправой для стальных и мягких канатов, предотвращая их преждевременный износ и излом. Применение канатных коушей обеспечивает безопасность погрузки и разгрузки при выполнении такелажных, монтажно-строительных, погрузочных работ.

Металлоизделия производятся по технологии литья, ковки, штамповки. Сырьем для изготовления коушей служит углеродистая сталь, для защиты металла от коррозии изделия могут покрываться цинком. Габариты коуша исходя из назначения металлоизделия и толщины каната. Основными параметрами коуша являются внутренний диаметр, глубина канавки, толщина стенок.

Таблица 10. Вес коуша ГОСТ 2224-93 в зависимости от диаметра стального каната.



Диаметр каната, ммВес коуша, грДиаметр каната, ммВес коуша, гр
2,0-2,52,08,6-10,2110,0
2,5-3,58,010,2-12,5150,0
3,5-4,615,012,5-15,5200,0
4,6-5,725,015,5-18,5400,0
5,7-7,035,018,5-22,0550,0
7,0-8,658,022,0-25,5970,0

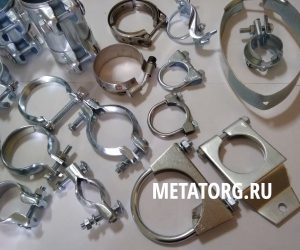

Хомуты для каната

Изделие представляет собой стальную дугу и две шестигранные гайки. Данный тип фиксатора востребован в погрузочных и строительных работах с большими нагрузками. В качестве материала для изготовления используется оцинкованная углеродистая сталь. Хомуты для канатов в сочетании с коушами обеспечивают максимально надежное крепление при сращивании троса, создания петель. По типу конструкции хомуты делятся на плоские, дугообразные, одинарные, двойные. Зажимы для стальных канатов изготавливаются по ГОСТ 13186-67.

Таблица 11. Вес скобы канатного хомута.

Обозначение скобыВес 1 шт, грОбозначение скобыВес 1 шт, гр
7/230,027/2530,0
10/260,032/2600,0
13/2110,037/2980,0
16/2150,041/21760,0
19/2270,045/21900,0
23/2300,052/22400,0

МеталлЭнергоХолдинг реализует широкий ассортимент крепежа по ценам производителя. Чтобы купить шурупы, хомуты канатные, закладные детали высокого качества необходимо связаться с нашим менеджером по телефону, указанному на сайте.
