Переход стальной

Заполнитель
Переход 38х2-25х1,6 ГОСТ 17378-2001
Цена от: 16.08
Заполнитель
Переход 108х4-57х3 ГОСТ 17378-2001
Цена от: 96.61
Заполнитель
Переход 108х4-76х3,5 ГОСТ 17378-2001
Цена от: 96.61
Заполнитель
Переход 108х4-89х3,5 ГОСТ 17378-2001
Цена от: 100.00
Заполнитель
Переход 114х4-89х3,5 ГОСТ 17378-2001
Цена от: 107.00
Заполнитель
Переход 133х4-89х3,5 ГОСТ 17378-2001
Цена от: 136.00
Заполнитель
Переход 133х5-108х4 ГОСТ 17378-2001
Цена от: 147.00
Заполнитель
Переход 133х5-76х3,5 ГОСТ 17378-2001
Цена от: 170.00
Заполнитель
Переход 159х4,5-108х4 ГОСТ 17378-2001
Цена от: 244.00
Заполнитель
Переход 159х4,5-133х4 ГОСТ 17378-2001
Цена от: 214.00
Заполнитель
Переход 159х4,5-57х3 ГОСТ 17378-2001
Цена от: 187.00
Заполнитель
Переход 159х4,5-76х3,5 ГОСТ 17378-2001
Цена от: 191.00
Заполнитель
Переход 159х4,5-89х3,5 ГОСТ 17378-2001
Цена от: 245.00
Заполнитель
Переход 219х6-108х4 ГОСТ 17378-2001
Цена от: 410.00
Заполнитель
Переход 219х6-133х4 ГОСТ 17378-2001
Цена от: 408.00
Заполнитель
Переход 219х6-159х4,5 ГОСТ 17378-2001
Цена от: 535.00
Заполнитель
Переход 219х6-57х3 ГОСТ 17378-2001
Цена от: 399.00
Заполнитель
Переход 219х6-76х3,5 ГОСТ 17378-2001
Цена от: 368.30
Заполнитель
Переход 219х6-89х3,5 ГОСТ 17378-2001
Цена от: 399.00
Заполнитель
Переход 219х8-159х6 ГОСТ17378-01
Цена от: 561.00
Заполнитель
Переход 25х3-15х2 ГОСТ 17378-2001
Цена от: 16.12
Переход 273х7-108х4 ГОСТ 17378-2001
Цена от: 679.00
Заполнитель
Переход 273х7-133х4 ГОСТ 17378-2001
Цена от: 708.00
Заполнитель
Переход 273х7-159х4,5 ГОСТ 17378-2001
Цена от: 848.00
Заполнитель
Переход 273х7-219х6 ГОСТ 17378-2001
Цена от: 870.00
Заполнитель
Переход 325х8-108х4 ГОСТ 17378-2001
Цена от: 1,120.00
Заполнитель
Переход 325х8-133х4 ГОСТ 17378-2001
Цена от: 1,134.00
Заполнитель
Переход 325х8-159х4,5 ГОСТ 17378-2001
Цена от: 1,172.00
Заполнитель
Переход 325х8-219х7 ГОСТ 17378-2001
Цена от: 1,550.00
Заполнитель
Переход 325х8-273х7 ГОСТ 17378-2001
Цена от: 1,622.00

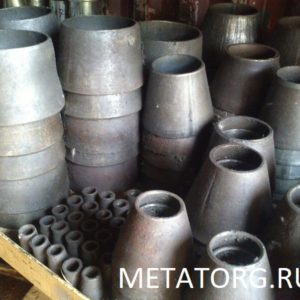

Переход стальной

Переход стальной – это металлический элемент трубопровода. Соединяет трубы разных диаметров в общую конструкцию. Обеспечивает возможность рабочему веществу плавно перейти из трубы с одной пропускной способностью в другую. Устанавливается с целью сужения или расширения трубопровода. Позволяет соединить трубы, находящиеся в разных плоскостях.

Сортамент

ГК МеталлЭнергоХолдинг предлагает стальные переходы в широком сортаменте. В наличии концентрические переходы следующих размеров:

Входной диаметр, ммВыходной диаметр, ммДлина, мм
26,921,338
33,721,3; 26,951
42,421,3; 26,9; 33,751
48,326,9; 33,7; 42,464
60,333,7; 42,4; 48,376
76,142,4; 48,3; 60,389
88,948,3; 60,3; 76,189
114,360,3; 76,1; 88,9102
139,776,1; 88,9; 114,3127
168,388,9; 114,3; 139,7140
219,1114,3; 139,7; 168,3152
273139,7; 168,3; 219,1178
323,9168,3; 219,1; 273203
355,6219,1; 273; 323,9330
406,4273; 323,9; 355,6356
457323,9; 355,6; 406,4381
508355,6; 406,4; 347508
610406,4; 457; 508508
711457; 508; 610610
813508; 610; 711610
914610; 711; 813610
1016711; 813; 914610

Вес концентрических переходов находится в пределах 0,05-94 кг.

Предлагаются также эксцентрические переходы. Их размеры:

  • входной диаметр 38-530 мм;
  • выходной диаметр 25-426 мм;
  • длина 30-300 мм;
  • вес 0,1-94 кг.

В наличии весь спектр продукции регламентируемый нормами ГОСТ 17378-2001.

Конструкционные особенности

В соответствии с нормами ГОСТ 17378-2001, 17380-83 стальной переход имеет два основных вида. Рассмотрим их детальнее:

  • Концентрический переход – это элемент трубопровода, обеспечивающий сужение или расширение пропускной способности трубопровода. Используется в горизонтальной, вертикальной плоскости.
  • Эксцентрический переход – это составляющая трубопровода, позволяющая плавно изменить диаметр трубопровода. Устанавливается в горизонтальном трубопроводе.

Каждый из указанных вариантов имеет свои технологические параметры.

Способ изготовления

Существует два способа производства стальных переходов. Они отличаются масштабностью, рентабельностью продукции:

  • В промышленном масштабе применяется литьё или штамповка. Это позволяет в короткий промежуток времени произвести большое количество изделий с одинаковыми техническими параметрами.
  • При помощи ручного труда изготавливаются единичные экземпляры товара. Применяется механическая обработка при помощи токарных станков. Этот метод позволяет изготовить продукт с необходимыми техническими параметрами под конкретный трубопровод.

Оба способа имеют свою особенности, преимущества и недостатки.

Технологические особенности

Стальные переходы используются в разных климатических условиях, через них транспортируются жидкости с разной агрессивной средой. В связи с этим металлические элементы изготавливаются из черных или нержавеющих металлических сплавов. Применяется специальное антикоррозионное покрытие. ГОСТ 17378-2001 предъявляет к соединительным переходам следующие требования:

  • для их изготовления используются углеродистые и высоколегированные сплавы 20, 09Г2С, 15Х5М, 12Х18Н10Т;
  • при транспортировке пара, горячей воды используется продукция, выполненная из листовой стали;
  • толщина металла от 2 до 28 мм;
  • конструкция должна выдерживать внутреннее давление до 16 МПа;
  • рабочий диапазон температурного режима от –70 до +450°С;
  • не допускается наличие механических повреждений.

Технические параметры перехода должны соответствовать параметрам трубопровода, либо превышать их. В противном случае установка таких элементов не допустима.

Применение

Стальные переходы используются в разных отраслях промышленности. Они устанавливаются в трубопроводах:

  • химической;
  • энергетической;
  • нефтегазовой промышленности.

С их помощью конструируют водопроводы, газопроводы, нефтепроводы. Транспортируют другие рабочие жидкости внутри производственных предприятий. Элементы переходов встречаются в домашних водопроводах, в сельском хозяйстве.

Маркировка

На внешней поверхности каждого изделия с помощью краски отмечается условное обозначение детали, марка изготовителя, № партии.

Упаковка

Согласно нормам ГОСТ 3282-74 к упаковке стальных переходов предъявляются жесткие требования. К ним относятся:

  • Изделия с внешним диаметром до 89 мм связываются проволокой в увязки. Упаковываются в ящики, оберегающие продукцию от механического повреждения. Нужно обеспечить их сохранность при погрузке, выгрузке, транспортировке и хранении.
  • Изделия с внешним диаметром более 89 мм могут перевозиться без упаковки.

По требованию клиента упаковка может иметь другой вид.

Хранится продукция в закрытом проветриваемом помещении. Используемые сплавы не опасны для человека, окружающей среды. Товар может перевозиться всеми видами транспорта.

ГК МеталлЭнергоХолдинг предлагает стальные переходы любых размеров. Продукция сертифицирована, соответствует заявленным характеристикам, требованиям технической документации. Поставим партии товара любым объёмом во все регионы РФ. Бесплатная доставка к ближайшему терминалу перевозчика. Для оптовых покупателей, постоянных клиентов предусмотрены скидки, бонусы. Подробности у менеджера.
